Merkmale der POK-Kunststoffplatten-Extrusionslinie
Der hohe Schmelzpunkt und die hohe Kristallinität des POK-Materials erfordern gezielte Optimierungen auf Basis von Standard-POK-Folienextrudern, vor allem im Hinblick auf die Genauigkeit der Temperaturregelung und die Plastifizierungseffizienz.
1. POK-Kunststoffplatten-Extrusionslinie: Hochpräzise Temperaturregelung, angepasst an die POK-Materialeigenschaften
POK-Material hat einen Schmelzpunkt von etwa 220–230 °C und ist empfindlich gegenüber Temperaturschwankungen. Um die Stabilität der Schmelze sicherzustellen, ist eine mehrstufige Temperaturregelung erforderlich.
Der Zylinder nutzt mehrere unabhängige Heiz- und Kühlsysteme und erreicht eine Temperaturregelgenauigkeit von ±1 °C, wodurch lokale Überhitzung und Materialverschlechterung verhindert werden.
Der Düsenkopf (insbesondere die Kleiderbügeldüse) verfügt über eine Zonenheizungskonstruktion, die eine Temperaturregelgenauigkeit von ±0,5 °C erreicht und eine gleichmäßige Blechdicke in Querrichtung gewährleistet.
Einige High-End-Geräte sind mit einem Schmelztemperatursensor ausgestattet, der Echtzeit-Feedback und Temperaturanpassung ermöglicht und so die Auswirkungen von Temperaturschwankungen auf das Produkt weiter minimiert.
2. POK Kunststoffplatten-Extrusionslinie: Effiziente Plastifizierung und stabile Extrusion gewährleisten eine kontinuierliche Produktion
POK-Material hat eine hohe Viskosität und erfordert verbesserte Scher- und Förderfähigkeiten. Daher verfügt die Anlage über spezielle Optimierungen im Schnecken- und Extrusionssystem. Die Schnecke nutzt spezielle Schneckenstrukturen (z. B. Barriere- und Trennschnecken), um die Schermischung der POK-Schmelze zu verbessern, eine vollständige Plastifizierung des Rohmaterials sicherzustellen und nicht geschmolzene Partikel zu reduzieren.
Eine hochpräzise Schmelze-Dosierpumpe gehört zur Standardausstattung und steuert den Schmelzeausstoß präzise. Dadurch können Blechdickentoleranzen auf ≤ ± 0,05 mm kontrolliert und die Extrusionsstabilität verbessert werden.
Der Siebwechsler nutzt ein schnelles Siebwechseldesign (z. B. einen hydraulischen automatischen Siebwechsler), um Schmelzdruckschwankungen während Siebwechseln zu minimieren, Produktausschuss durch Siebwechsel zu vermeiden und eine kontinuierliche Produktion sicherzustellen.
3POK Plastic Sheet Extrusion Liner: Die hochautomatisierte Integration reduziert betriebliche Hürden und Kosten.
Die automatisierte Steuerung reduziert manuelle Eingriffe und verbessert so die Produktionseffizienz und -konsistenz.
| Bestellnummer | Name | Menge |
| 1. | Automatisches Zuführ- und Trocknungssystem | 1 Satz |

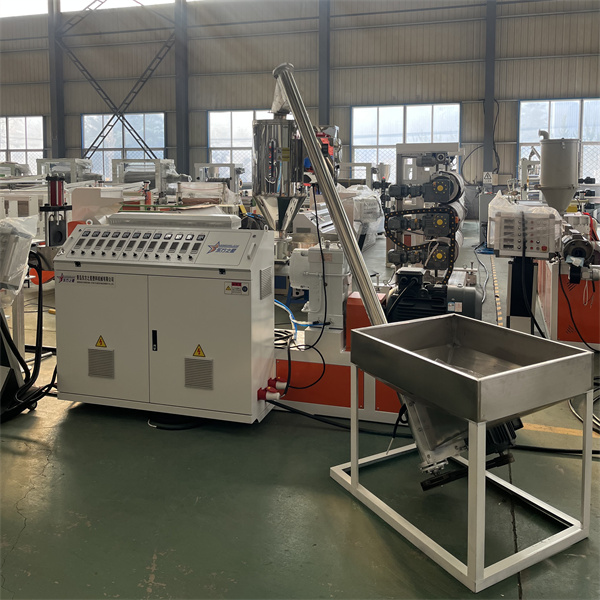

| 2． | SJ-65 Einschneckenextruder | 1 Satz |
| 3． | L-450-Form und hydraulischer Netzwechsler | 1 Satz |

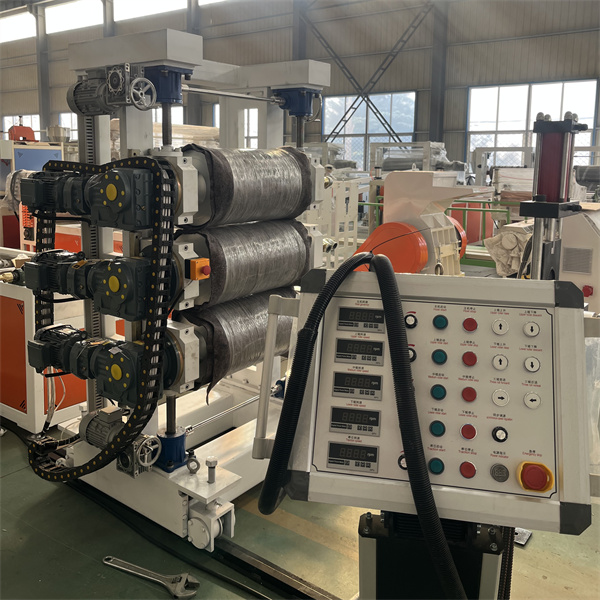

| 4. | L=600MM Dreiwalzenkalander | 1 Satz |
| 5. | Rollentemperaturkontrollsystem | 1 Satz |

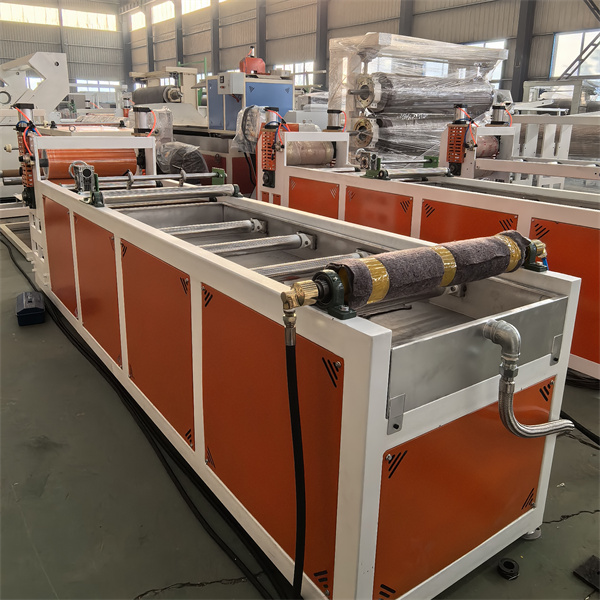

| 6． | Kühlschale, topaktuell | 1 Satz |

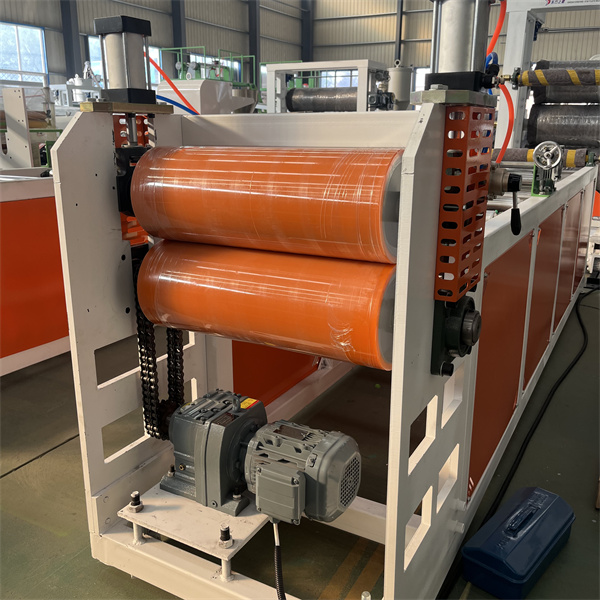

| 7． | Schleppmotor | 1 Satz |

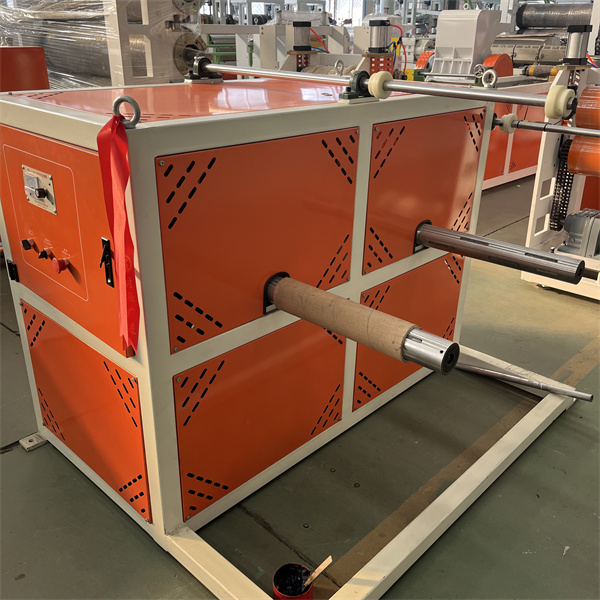

| 8． | Duplex-Wickelmaschine | 1 Satz |
| 9． | Komplettes elektrisches Steuerungssystem | 1 Satz |
| Schraubenmaterial | 38CrMoAL, nitrierter Stahl |
| Schraubenhärte | HV950 |
| Zylindermaterial | Rohr aus verschleißfestem Material, nitrierter Stahl |
| Härte der Matrize | HV 1050 |
| Schraubendurchmesser | 65 mm |
| Ziehverhältnis | 30/1 |
| Hauptmotorleistung | 30KW |
| Die Gesamtheizleistung des Hosts wird erhöht | 24KW |
| Rohrheizmethode | Aluminium- oder Keramikguss |
| Methode zur Temperaturkontrolle | Automatische Temperaturregelung, automatische Lüfterkühlung |
| Form eines Netzwerkwechslers | Duplex-Plattentyp |
| Spezifikationen des Netzwerkwechslers | HW-100 |
| Volumen Hydrauliköl | 20L |
| Leistung der Hydraulikstation | 2,2 kW |
| Formstruktur | Hergestellt von Oriental Star, mit hängerartigem Strömungskanal und T-förmiger Form |
| Formmaterial | Hochwertiger Formstahl |
| Die Verchromungsbehandlung wird auf den Fließkanal in der Form angewendet und die Mindestdicke der Verchromungsschicht beträgt 0,03–0,05 mm | |
| Hochglanzpoliert (Hohlraum Ra 0,1 µm, Lippe Ra 0,05 µm) | |
| Matrizenbreite | Produktbreite: 300 mm für 450 mm |
| Dicke des Produkts | 0,5-2mm |
| Rollendurchmesser | 320mm |
| Effektive Breite der Walze | 600mm |
| Rollenmaterial | legierter Stahl |
| Rollenstruktur | Hergestellt von Oriental Star, mit speziellem Multi-Flow-Kanal-Design |
| Axialität | ≤0,005 mm |
| Glätte der Walzenoberfläche | Ra≤0,016um |
| Rollenhärte | HRC58-62 |
| Verchromungsstärke | 0,08 mm |
| Getriebereduzierer | Untersetzungsmotor |
| Sendeleistung | 3×1,5KW |
| Geschwindigkeitskontrolle | Invt- oder Wecron-Frequenzumrichter |
| Methode zur Einstellung des Spalts mit drei Walzen | Elektrische Verstellung des Turbinenschneckengetriebes, Sicherheits-Not-Aus-Schalter, synchrone Drehzahlregelung. |
| Drei-Rollen-Form | Der Hang |
| Drei Rollwandpaneele | Gesamtbearbeitung der Stahlplattenschweißung |
| Drei-Rollen-Zentrierrollenlager | Haoyou oder Wafangdian |
| Drehgelenk | Chinesisch-ausländisches Joint Venture |
| Kühlmedium | Wärmeleitöl |
| Temperaturregelbereich | Raumtemperatur bis 180℃ |
| Genauigkeit der Temperaturregelung | ±1℃ |
| Wasserpumpe | 2,2 kW Heißölpumpe *3 Einheiten |
| Heizleistung | 6 kW * 3 Sätze |
| Kartonmaterial | Edelstahl |
| Wasserventil | Pneumatisches Schrägsitzventil |
| Die Installationsposition befindet sich auf der Seite der Kühlhalterung, die leicht zu bewegen und zu warten ist. | |
| Länge der Halterung | 4 Meter |
| Vorkühlwalze | Drei glatte Stahlstangen mit integrierter Wasserzirkulation. |
| Trog (nicht angetrieben) | Hochwertige Edelstahlwalze |
| Spezifikationen der Kühlwalze | Φ75×600mm |
| Spezifikationen | Ф200×600mm |
| Materialqualität | Mit PU-Gummi überzogene Walze |
| Übertragung | Reduktionsbox |
| Leistung | 1×1,5 kW |
| Kontrolle | Invt-Frequenzumwandlungssteuerung |
| Spannmethode | pneumatisch |
| Art der Geschwindigkeitsregulierung | Es kann mit den drei Rollen synchronisiert oder unabhängig sein |
| Rollkontrolle | Ständige Spannung |
| Rollform | Gasfüllschacht mit zwei Stationen |
| Kontrolle | Automatische Längenzählung |
| Rollendurchmesser | 100–500 mm |
| Spezifikation des Papierrohrkerns | 3-Zoll-Mantel |
