Das spezielle Schneckendesign, die optimierte Schneckennuttiefe und das Kompressionsverhältnis sorgen für eine gründliche Plastifizierung und gleichmäßige Vermischung der Rohstoffe im Zylinder. Hochpräzise Thermoelemente sorgen für stabile Temperaturen in allen Zonen und verhindern so Fehler wie Blasen, Streifen und weiße Schleier im Blech, die durch örtliche Überhitzung oder niedrige Temperaturen verursacht werden.
Die TPU-Plattenform verwendet einen verchromten, hochglanzpolierten T-Matrizenkopf. Das Fließwegdesign ist symmetrisch und glatt, ohne tote Stellen und sorgt so für eine gleichmäßige Schmelzeverteilung. Der Düsenlippenspalt ist fein einstellbar (mit einer Genauigkeit von 0,01 mm) und eignet sich für Blechdicken von 0,1 bis 5 mm. Die TPU-Folienextrudermaschine ist mit einer Dreiwalzen-Kühl- und Formeinheit ausgestattet. Die Walzenoberfläche ist hochglanzpoliert und die Kühlwassertemperatur wird durch ein Konstanttemperatursystem geregelt. Dies ermöglicht ein schnelles Abkühlen und Formen und sorgt gleichzeitig für eine glatte, kratzerfreie Oberfläche. Die Ebenheit und Dickentoleranz des Blechs (innerhalb von ±0,03 mm) werden durch den Druck zwischen den Walzen gesteuert.
| Bestellnummer | Name | Menge |
| 1 | Schneckenförderer aus Edelstahl | 1 Satz |

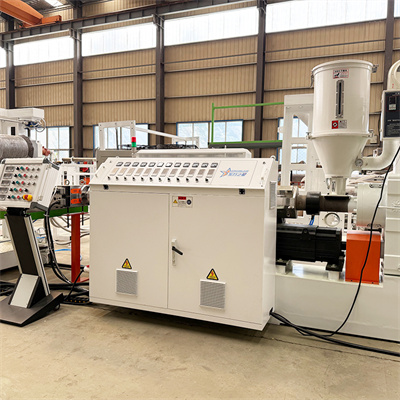

| 2 | SJ 75-33/1 Einzelschnecke | 1 Satz |
| 3 | MJ-400Lichtplattenform | 1 Satz |
| 4 | BF-500X∮320 Dreiwalzenkalander | 1 Satz |
| 5 | BF-1500-6 Meter Kühlhalterung | 1 Satz |

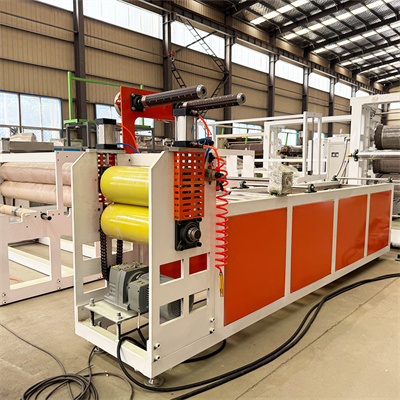

| 6 | BF-500*∮220 Gummiwalzentraktion | 1 Satz |
| 7 | BF-500-Reibungswicklung | 1 Satz |
| 8 | Drei-in-Eins-Wasserwalzenmaschine mit konstanter Temperatur | 1 Satz |
| 9 | Elektrischer Schaltschrank der Bezirksextrusionsproduktionslinie DK-18 | 1 Satz |
| 1 0 | Technische Daten zur Zufallsausrüstung | 1 Exemplar |
| Schraubendurchmesser: | 75 mm (Zhoushan, Zhejiang) |
| Verhältnis Schraubenlänge zu Durchmesser: | 3 0∶ 1 |
| Schraubenstruktur: | Neue hochplastifizierende Schnecke, geeignet für Pulver- und Granulatmaterialien. |
| Material der zylindrischen Schraube: | 38C rMoAIA-Nitrierbehandlung |
| Tiefe der Nitridschicht: | 0,4-0,7 mm |
| Schraubenhärte: | HV > 740 |
| Zylinderhärte: | HV>940 |
| Schneckengeschwindigkeit: | 1 5-7 0 U/min |
| Motorleistung: | 45 kW (Motor der Marke Shandong) Heizteil 5 x 6 kW (Aluminiumguss + Edelstahlhaube) Zylindrische Kühlung 6 Zonen x 180 W |
| Extrusionsausgabe: | 150kg/h Untersetzungsgetriebe Untersetzungsgetriebe mit rötlicher Oberfläche Y-3 15 Untersetzungsgetriebe (hergestellt in Changzhou, Provinz Jiangsu) Einbau durch Riementrieb oder Wellengelenk-Direktanschluss Zahnradmaterial 20CrMnTi, aufgekohlt und vergütet |
Formmaterial: hochwertiger Formstahl, geschmiedet und gehärtet, hartverchromt, Polierbehandlung
Der Plattenkopf mit Kleiderbügel ist 0,5–2 mm dick und 400 mm breit
Die effektive Breite der Form beträgt 400 mm pro Satz
TPU-Folienextruder-Maschine, Dreiwalzen-Kalandermaschine:1
A. Struktur der Kalandriermaschine: vertikale drei Walzen (mit Walzensicherheitsschutzvorrichtung)
B. Anzahl Rollen; drei (hergestellt in Qingdao)
C. Trommeldurchmesser: 320 mm
D. Rollenlänge: 600 mm
e. Wandstärke der Walze: ≥2 1 mm
F. Rollenmaterial: Es wird 45#-Stahl verwendet und eine Härtungsbehandlung durchgeführt, und die Härte kann RC60-65 erreichen
G. Walzenoberflächenbehandlung: Spiegelbehandlung
H. Trommelstruktur: Um eine gleichmäßige und konstante Temperatur der Trommel sicherzustellen, wird ein mehrschichtiges Verbund-Schnellaustauschsystem eingesetzt.
I. Medium der Walze mit konstanter Temperatur: enthärtetes Wasser
J. Drei-Rollen-Steuerungssystem: Die Frequenzumwandlungssteuerung wird übernommen, um eine synchrone und unabhängige Geschwindigkeitssteuerung zu realisieren.
K.-Übertragungssystem: 1,5 kW x 3 = 4,5 kW. sorgen für einen reibungslosen Betrieb der drei Rollen.
A. Länge des Kühlregals: 6 Meter.
B. Walze: komplett aus Edelstahl.
C. Rollenabstand innerhalb der ersten zwei Meter: 400 mm.
D. Die Halterung ist mit einem Schneidgerät ausgestattet: 1 Satz, und das Schneidmesser besteht aus einem hochwertigen Legierungsmesser
e. Lager: Einstellbares Lager
| Spezifikationen | Ф220×600mm |
| Materialqualität | Nitrilwalze |
| Übertragung | Reduktionsbox |
| Leistung | 2,2 kW |
| Kontrolle | Wei Chuang Frequenzumwandlungssteuerung |
| Steigen Sie den Weg hinauf | pneumatisch |
| Typ Dual-Station | Flip-Typ |
| Aufwickeldurchmesser | 500mm |
| Spezifikationen | Papierrohrkern 3 Zoll |
