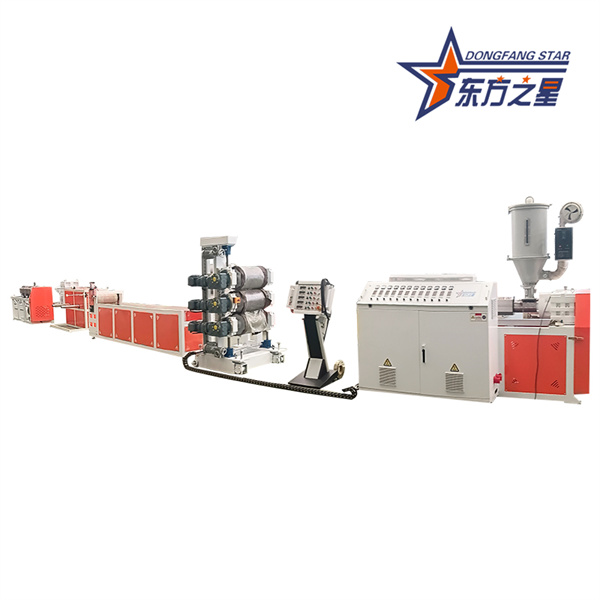

Polyamid (PA, Nylon) und Polyoxymethylen (POM, Acetal) sind technische Thermoplaste, die bei der Plattenextrusion besondere Herausforderungen darstellen. Im Gegensatz zu Standardharzen wie PS oder PP erfordern diese Materialien eine strengere Prozesskontrolle, spezielle Schneckenkonstruktionen und eine sorgfältige Behandlung nach der Extrusion. Dieser Leitfaden konzentriert sich auf praktische Produktionsüberlegungen und bietet Referenzparameter für eine stabile, qualitativ hochwertige Blattausgabe.
PA (Polyamid)
Teilkristalliner technischer Kunststoff mit ausgezeichneter mechanischer Festigkeit, Verschleißfestigkeit und chemischer Stabilität.
Feuchtigkeitsempfindlich: PA absorbiert Feuchtigkeit aus der Atmosphäre (bei einigen Qualitäten bis zu 0,5 % in 24 Stunden), die bei Schmelztemperaturen hydrolysiert, was zu Oberflächendefekten und einem verringerten Molekulargewicht führt -5.
Verarbeitungstemperaturbereich: typischerweise 230–280 °C, je nach Sorte.
POM (Polyoxymethylen / Acetal)
Hohe Steifigkeit, geringe Reibung, hervorragende Dimensionsstabilität und hervorragende Ermüdungsbeständigkeit – häufig als Metallersatz in Automobil- und Industrieanwendungen verwendet -5.
Risiko der thermischen Zersetzung: POM hat ein enges Verarbeitungsfenster; Die Schmelzetemperatur sollte bei Homopolymertypen im Allgemeinen 205–225 °C nicht überschreiten.
Die Feuchtigkeitsaufnahme ist geringer als bei PA, bei kritischen Anwendungen wird dennoch eine Vortrocknung empfohlen.
Überlegungen zum Schraubendesign
Die Schraube ist das Herzstück der Linie. Für die POM-Extrusion wird eine dreiteilige Schneckengeometrie mit folgenden allgemeinen Parametern empfohlen:
| Parameter | Allgemeine Empfehlung |
|---|---|
| Gesamtlänge (L/D) | 20–30 D |
| Länge des Einzugsabschnitts | 8–9 D |
| Länge des Kompressionsabschnitts | 3–5 D |
| Länge des Dosierabschnitts | 9–12 D |
| Flugtiefe des Einzugsabschnitts (hₑ) | 7–8 mm (für Schrauben mit 45–60 mm Ø) |
| Flugtiefe des Dosierabschnitts (hₐ) | 2,5–4 mm |
Kernpunkte:
Für die POM-Extrusion wird dringend eine belüftete (zweistufige) Schnecke empfohlen. Die Dekompressionszone ermöglicht das Entweichen von Feuchtigkeit und flüchtigen Stoffen durch einen Vakuumanschluss, wodurch Oberflächenfehler reduziert werden und in vielen Fällen eine separate Vortrocknung nicht mehr erforderlich ist -4-10.
Das Schraubenmaterial sollte 38CrMoAl mit Nitrierbehandlung (HRC 55–60, Nitriertiefe ≥0,6 mm) sein, um eine Verschleißfestigkeit von -2 zu gewährleisten.
Typische Spezifikationen für Labor-/Produktionsextruder -2
| Komponente | Spezifikationsbereich |
|---|---|
| Schraubendurchmesser | Φ20 mm (Labor) bis Φ90 mm+ (Produktion) |
| L/D-Verhältnis | 28:1–30:1 |
| Schneckengeschwindigkeit | 0–285 U/min (variable Frequenzsteuerung) |
| Fassheizzonen | 3–5 Zonen |
| Heizzonen für Matrizen | 2–3 Zonen |
| Kühlsystem | Mehrstufige Lüfterkühlung oder Wasserkühlung |
| Kontrollsystem | SPS mit Farb-Touchscreen, Temperatur-/Drucküberwachung |
Temperatureinstellungen für POM-Blech -3-4
| Zone | Temperaturbereich (°C) |
|---|---|
| Feststoffförderzone (Zuführung) | 170–175 |
| Schmelzzone | 175–180 |
| Schmelzeförderzone | 180–185 |
| Adapter / Übergang | 175–180 |
| Sterben | 175–185 |
| Schmelzetemperatur (Ziel) | 180–205 (Copolymer), 205–225 (Homopolymer) |
Hinweis: Bei POM-Homopolymertypen (z. B. Delrin®) sollte die Schmelztemperatur 225 °C nicht überschreiten, um eine Zersetzung zu vermeiden. Halten Sie bei dickeren Blechen die Schmelzetemperatur unter 180 °C, um innere Hohlräume zu vermeiden -3.
Temperatureinstellungen für PA-Platten (Nylon).
| Zone | Ungefährer Bereich (°C) |
|---|---|
| Futterzone | 220–240 |
| Kompressionszone | 240–260 |
| Dosierzone | 250–280 |
| Sterben | 250–270 |
Kalanderwalzentemperaturen -3
Bei POM-Platten liegen die Temperaturen im Dreiwalzenstapel typischerweise zwischen 130 °C und 170 °C, abhängig von der Plattendicke. Die obere Rolle ist normalerweise etwas höher eingestellt als die mittlere Rolle, wobei die untere Rolle am kühlsten ist. Bei PA sollten die Walzentemperaturen höher sein, um eine vorzeitige Erstarrung zu verhindern.
Beispiel für die Herstellung von POM-Platten -3
Maschine: 90 mm Ø, 30D-Extruder
Blattabmessungen: 770 mm × 1,6 mm
Schneckengeschwindigkeit: 25 U/min
Abfluggeschwindigkeit: 0,63 m/min
Leistung: ~68 kg/h
Produktionsbeispiel für POM-Platten (dicke Bleche) -3
Produkt: Stab mit 60 mm Durchmesser (ähnliche Prinzipien gelten für dickes Blech)
Schneckengeschwindigkeit: 42 U/min
Abzugsgeschwindigkeit: 20 mm/min (pro Kavität)
Leistung: ~17 kg/h
Start- und Normalbetriebsgeschwindigkeit -4
Anfangsgeschwindigkeit der Schnecke beim Aufwärmen: 3–4 U/min
Normale Betriebsgeschwindigkeit: 10–12 U/min (je nach Leistungsbedarf und Düsendruck anpassen)
Feuchtigkeitsmanagement
PA muss vorgetrocknet werden (normalerweise 3–4 Stunden bei 80–100 °C), um einen hydrolytischen Abbau zu verhindern. POM profitiert von der Trocknung (3 Stunden bei 100–110 °C) oder kann mit einem belüfteten Extruder ausgestattet werden, um Feuchtigkeit in der Linie zu entfernen -3-5.
Bei POM entfällt durch die belüftete Schneckenkonstruktion die Notwendigkeit einer separaten Vortrocknung, was die Produktion deutlich vereinfacht. Ein Patent aus dem Jahr 2012 beschreibt diesen Ansatz: Feuchtigkeit wird während der Plastifizierung verdampft und durch einen Vakuumanschluss abgesaugt, wodurch der Energieverbrauch und die Gerätekosten gesenkt werden -4-10.
Stanzdesign
T-Nut-Matrizen mit verstellbaren Lippen sind Standard. Bei POM sollte der Düsenkörper auf einer gleichmäßigen Temperatur (z. B. 185 °C über die gesamte Düse) gehalten werden, um einen gleichmäßigen Fluss zu gewährleisten -3.
Für mehrschichtige Barriereplatten mit PA-Anteil stehen Koextrusionsanlagen mit 5–9 Schichten mit Ausstoßleistungen von 500–800 kg/h und Plattenbreiten von 800–1200 mm -6-8 zur Verfügung.
Druckkontrolle
Die Aufrechterhaltung eines konstanten Düseneinlassdrucks ist für die Gleichmäßigkeit der Dicke von entscheidender Bedeutung. Für Präzisionsanwendungen empfiehlt sich eine Schmelzepumpe zwischen Extruder und Düse.
Sowohl PA- als auch POM-Platten weisen innere Spannungen durch ungleichmäßige Abkühlung auf. Für hochpräzise Teile ist das Glühen (Wärmebehandlung) unerlässlich -3-4.
POM-Glühplan (empfohlen) -4-10
| Bühne | Temperatur (°C) | Dauer/Notizen |
|---|---|---|
| 1 | 40 | Hochfahren, 20 Min |
| 2 | 70 | Hochfahren, 20 Min |
| 3 | 70 | Halten, 180 Min |
| 4 | 100 | Hochfahren, 20 Min |
| 5 | 100 | Halten, 180 Min |
| 6 | 135 | Hochfahren, 20 Min |
| 7 | 135 | Halten: Dicke (mm) × 2 × 60 Min |
| 8 | 100 | Abkühlen, 20 Min |
| 9 | 100 | Halten, 180 Min |
| 10 | 70 | Abkühlen, 20 Min |
| 11 | 70 | Halten, 180 Min |
| 12–13 | 40 | Abschließendes Abkühlen und Halten |
Allgemeine POM-Glühregel -3
Temperatur: 140–145 °C (höhere Temperaturen sind wirkungslos; niedrigere Temperaturen lösen keinen Stress)
Dauer: 10 Minuten pro 1 mm Wandstärke
| Problem | Wahrscheinliche Ursache | Lösung |
|---|---|---|
| Silberne Streifen/Blasen auf der Oberfläche | Feuchtigkeit in der Schmelze | PA gründlich trocknen; Prüfen Sie den Betrieb der Entlüftungsschnecke auf POM |
| Vergilbung/Verfärbung | Überhitzung (POM) | Reduzieren Sie die Zylinder-/Matrizentemperaturen; Schmelztemperatur prüfen |
| Dickenvariation | Druckschwankung | Schmelzepumpe installieren; Überprüfen Sie die Stabilität der Schneckengeschwindigkeit |
| Rollenspuren / Kleben | Rollentemperatur zu hoch/niedrig | Passen Sie den Temperaturgradienten der drei Walzen an |
| Schlechte Dimensionsstabilität | Innere Spannungen | Glühen Sie das Blech gemäß dem empfohlenen Zeitplan |
| Aufbau/Abbau der Matrize | Übermäßige Verweilzeit | Schneckengeschwindigkeit reduzieren; Vor dem Herunterfahren spülen |
Labor/Pilotlinie -2
Schraube: Φ20 mm, 28:1 L/D
Ausgabe: materialabhängig
Geschwindigkeit: 0–285 U/min
Walzengeschwindigkeit: 0–15 U/min (Kalander), 0–20 U/min (Abnahme)
Leistung: 380 V, 50 Hz, 3-phasig
Gewicht: ~175 kg
Produktionslinie (mehrschichtig) -8
Extrudermodelle: 120/75/50/60/75 (7-Schicht-Konfiguration)
Produktbreite: 800–1200 mm
Dickenbereich: 0,05–0,5 mm
Leistung: 500–800 kg/h
Dicke POM-Plattenlinie -9
Kann Bleche mit einer Dicke von bis zu 25–70 mm herstellen
Geeignet für dicke POM-Platten, die als Metallersatz in Maschinenanwendungen verwendet werden
Die Extrusion von PA- und POM-Platten erfordert ein tieferes Verständnis des Materialverhaltens als bei Standardharzen. Zu den wichtigsten Erfolgsfaktoren gehören:
Richtige Schraubenauswahl – belüftete Designs für Feuchtigkeitsmanagement
Präzise Temperaturkontrolle – besonders wichtig für POM, um eine Verschlechterung zu vermeiden
Glühen nach dem Strangpressen – unerlässlich für Spannungsabbau und Maßgenauigkeit
Stabilität des Schmelzedrucks – erreicht durch Schmelzepumpen und gleichmäßige Zuführung
Mit sorgfältiger Parameterkontrolle und der richtigen Gerätekonfiguration können PA- und POM-Plattenextrusionslinien zuverlässig hochwertige technische Platten für Automobil-, Industrie- und Präzisionsanwendungen produzieren.
-
