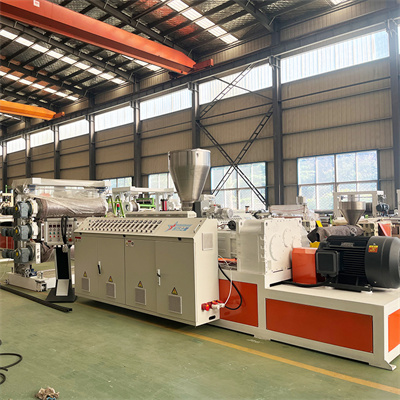

Die Extrudermaschine für PVC-Blisterfolien umfasst Extruder, Form, Kalender, Traktor, Schneider und Förderplattform
Extruder:In der Regel wird ein konischer Doppelschneckenextruder verwendet, der für die Verarbeitung von PVC-Materialien geeignet ist.
Schimmel:Im Allgemeinen ein Hängekopf
Kalender:Seine Funktion besteht darin, die extrudierte Platte zu kalandrieren, um die Oberflächenbeschaffenheit und Ebenheit der Platte zu verbessern und die Dicke der Platte weiter zu steuern.
Traktor:Sie besteht normalerweise aus zwei oder mehr Walzen und wird verwendet, um die kalandrierte Folie mit einer stabilen Geschwindigkeit vorwärts zu transportieren, um die Kontinuität der Folienproduktion sicherzustellen, und arbeitet mit dem Extruder und dem Kalander zusammen, um die Dicke und Maßhaltigkeit der Folie zu steuern.
Cutter:Das Blech kann je nach Bedarf in Platten unterschiedlicher Länge geschnitten werden
Extrudermaschine für PVC-Platten – Ausrüstungsliste und Angebot
| Bestellnummer | Name | Menge | Bemerkungen |
| 1 | Schneckenförderer aus Edelstahl | 1 Satz | Die Hauptkomponenten der gesamten Linie werden von bekannten in- und ausländischen Marken hergestellt: 1. Das elektrische System verwendet einen Siemens-Schütz, einen intelligenten Omron-Temperaturregler und einen Invtensor-Frequenzumrichter. 2. Das hartverzahnte Untersetzungsgetriebe verwendet ein Untersetzungsgetriebe mit hohem Drehmoment für Kunststoffmaschinen. 3. Der Schraubenzylinder besteht aus einer Schraube aus Zhoushan, Provinz Zhejiang 4. Die Spiegelwalze wird in Qingdao oder Xuzhou hergestellt. 5. Die Form besteht aus Huangyan. |
| 2 | SZ80-Doppelschnecke | 1 Einheit | |
| 3 | Form für optische Panel MJ-1700 | 1 Satz | |
| 4 | BF-1800X ∗ 400 Dreiwalzenkalander | 1 Einheit | |
| 5 | BF-1800-6000 Kühlhalterung | 1 Satz | |
| 6 | BF-1800X ∿ 220 Gummiwalzen-Traktionsmaschine | 1 Einheit | |
| 7 | Schneidemaschine BF-1800 | 1 Einheit | |
| 8 | Drei-in-eins-Ölwalzenmaschine mit konstanter Temperatur | 1 Satz | |
| 9 | Elektrischer Schaltschrank der Bezirksextrusionsproduktionslinie DK-18 | 1 Satz | |
| 10 | Doppelseitiges Folienabdeckgerät | 1 Satz | |
| 11 | Manipulator | 1 Satz | |
| 11 | Zufällige technische Daten des Geräts | 1 Exemplar |
1. Schneckenförderer aus Edelstahl:eins
Lademethode:Spiralförmige Zuführung
Material Rohr und Kasten:Edelstahl
Motorleistung:2,2 kW
Automaten:Dämpfungspegelmesser

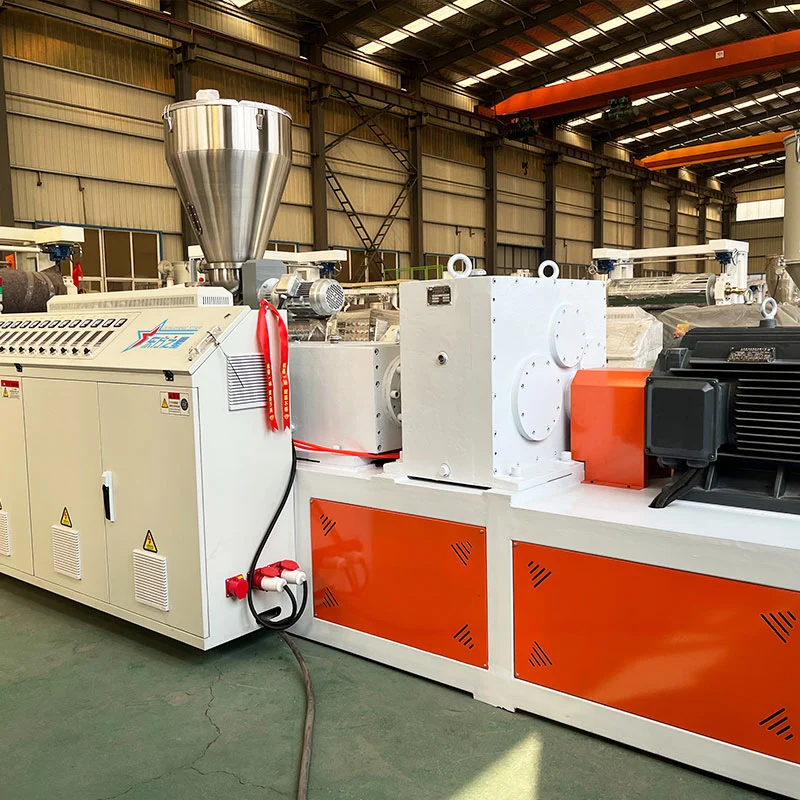

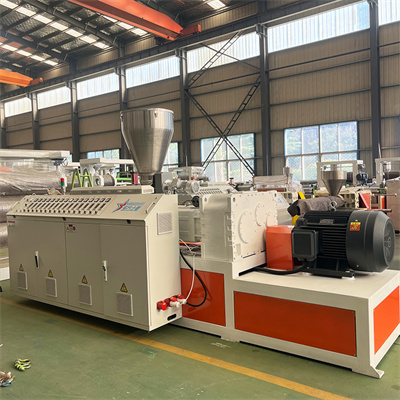

2. Z80/156 Doppelschneckenextruder
| Schraubendurchmesser: | 80 mm (Zhoushan, Zhejiang) |
| Verhältnis Schraubenlänge zu Durchmesser: | 24 ∶1 |
| Schraubenstruktur: | Neue hochplastifizierende Schnecke, geeignet für PVC-Pulver und körnige Materialien. |
| Schneckenmaterial des Zylinders: | 38CrMoAIA Nitrierbehandlung |
| Tiefe der Nitridschicht: | 0,4–0,7 mm |
| Schraubenhärte: | HV>740 |
| Härte der Matrize: | HV > 940 |
| Schneckengeschwindigkeit: | 15-40 U/min |
| Motorleistung: | 75 kW (Shandong Tailida Motor) Heizbereich 4 Zonen (Aluminium + Edelstahl-Windschutz) Zylindrische Kühlung 3 Zonen ×250W |
| Extrusionsausgabe: | 300-400kg/h Reduktionsbox Hergestellt in Jiangyin, Provinz Jiangsu Zahnradmaterial 20CrMnTi Aufkohlen und Abschrecken Abkühlmethode Die Zähne werden durch den Kondensator mit Wasser gekühlt Übertragungsmodus von Untersetzungsgetriebe und Motorgelenken sind direkt verbunden |
| Elektrisches Steuersystem: |
Schütz Siemens Schütz Temperaturgesteuertes Messgerät Intelligentes Temperaturkontrollmessgerät von Omron Frequenztransformator Invt-Frequenzumrichter |

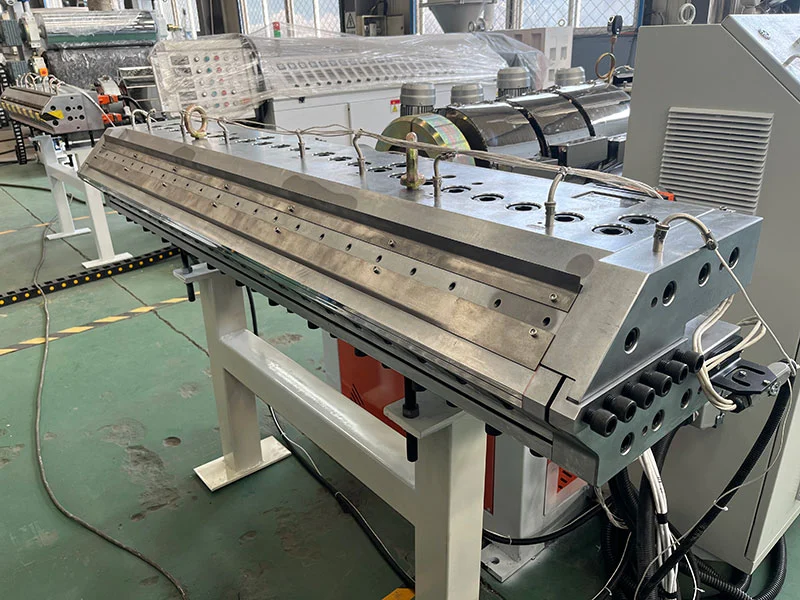

Effektive Breite der Maschinenkopfform der Kleiderbügelplatte
Heizleistung, Temperaturregelbereich
Hochwertiger Formstahl, geschmiedet, gehärtet, hartverchromt und poliert
Die Dicke des Produkts beträgt 1-3 mm und die Breite des Produkts beträgt 1550 mm bis 1700 mm
Der 15 kW nutzt den internen Heizmodus mit 5 Zonen
Der Kopfströmungskanal hat die Form eines kleiderbügelartigen Gradientenströmungskanals. Der Kopf besteht aus hochwertigem legiertem 5CrNIMo-Stahl und wird nach der Verchromung poliert. Die obere Matrizenlippe wird durch Mikroeinstellung gedrückt.

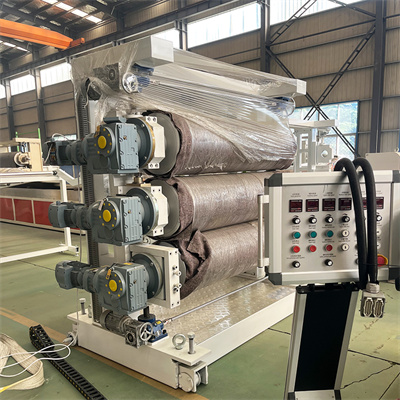

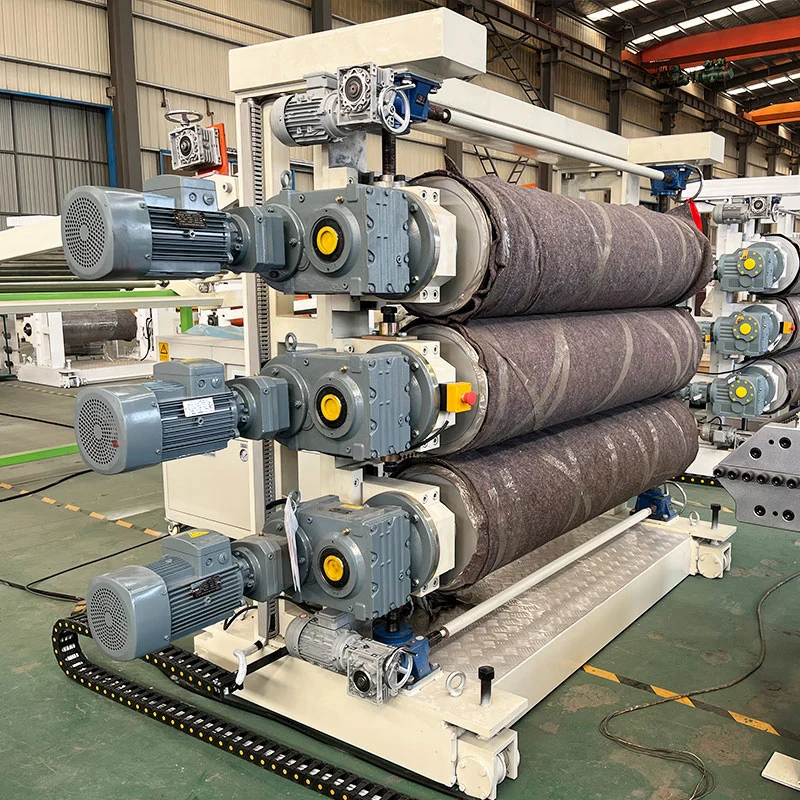

A. Struktur der leichten Presse: Vertikale drei Rollen (mit Rollensicherheitsschutzvorrichtung)
B. Anzahl Rollen; Drei Wurzeln (hergestellt in Qingdao)
C. Rollendurchmesser: ∮400mm
D. Rollenlänge: 1800 mm
e. Wandstärke der Walze: ≥22 mm
F. Rollenmaterial: 45#-Stahl wird verwendet und gehärtet, um eine Härte von RC60-65 zu erreichen
G. Oberflächenbehandlung der Rolle: Spiegelglanz
H. Walzenstruktur: Das mehrschichtige Schnellaustauschsystem aus Verbundwerkstoff sorgt für eine gleichmäßige Temperatur der Walze.
I. Medium mit konstanter Temperatur für Walzen: demineralisiertes Wasser
J. Drei-Rollen-Steuerungssystem: Die Frequenzumwandlungssteuerung kann verwendet werden, um eine synchrone und unabhängige Geschwindigkeitssteuerung zu erreichen.
k. Antriebssystem: 1,5 kW x 3 = 4,5 kW. Sorgen Sie für einen reibungslosen Betrieb der drei Rollen.

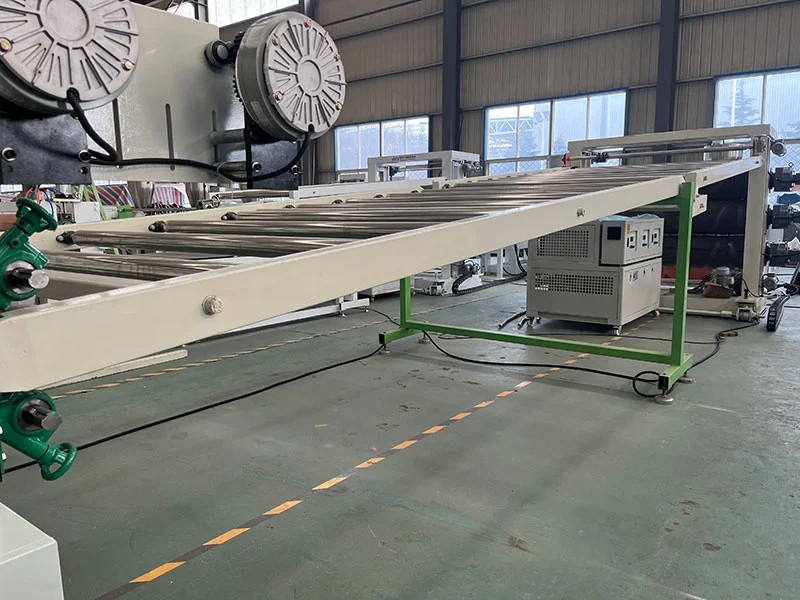

A. Länge des Kühlregals: Sechs Meter.
B. Walze: Aus Edelstahl.
C. Rollenabstand innerhalb der ersten zwei Meter: 400 mm.
D. Die Halterung verfügt über eine Schneidevorrichtung: 1 Satz, der Schneider besteht aus einem hochwertigen Legierungsmesser
e. Lager: Einstellbares Herzlager

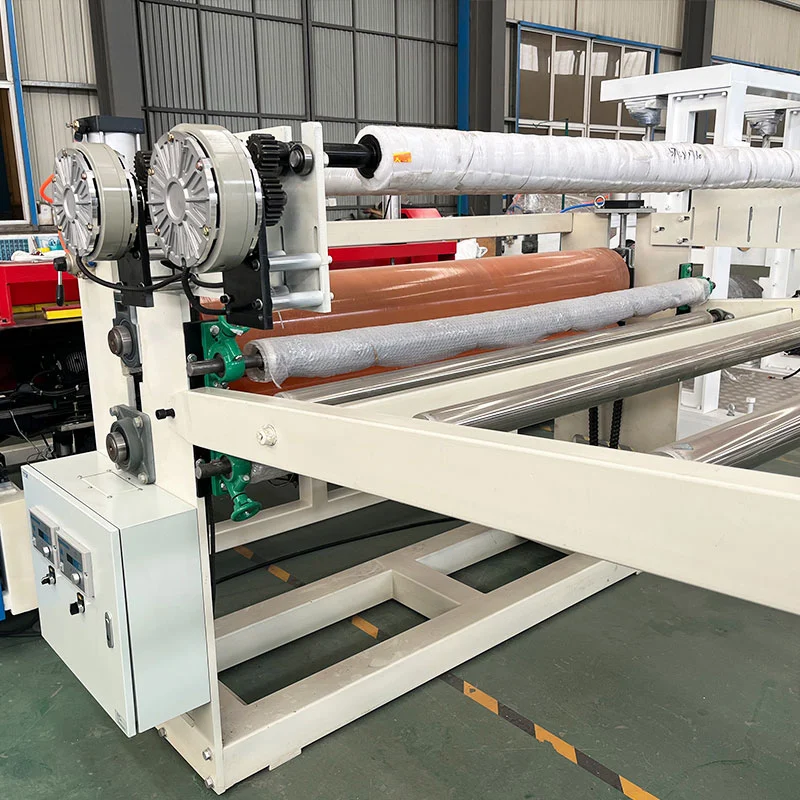

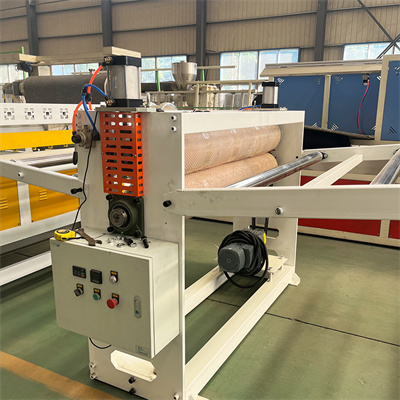

A. Traktionsgummiwalze: 2 Einheiten
B. Durchmesser der Zugrolle: ∮220 mm
C. Länge der Zugrolle: 1800 mm
D. Oberfläche der Traktionsgummiwalze: Korrosionsbeständige, temperaturbeständige und verschleißfeste Gummipolitur.
e. Antriebssystem: Untersetzungsgetriebe wird übernommen
F. Traktionskontrolle: Invt-Frequenzumwandlung
G. Geschwindigkeitsregelung: Ausgestattet mit einem Dreiwalzenkalander und einem Geschwindigkeitsregelungssystem für die Traktionsgeschwindigkeitsverbindung kann die Traktionsmaschine ein unabhängiges Geschwindigkeitsregelungssystem sein

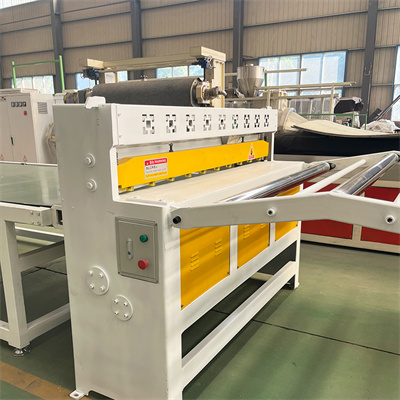

A. Schnittbreite: 1550 mm
B. Motorleistung: 2,2 kW
C. Ermessenssteuerung: motorbetrieben
D. Messmethode: südkoreanischer Autonix-Encoder
e. Schnittlänge: einstellbar

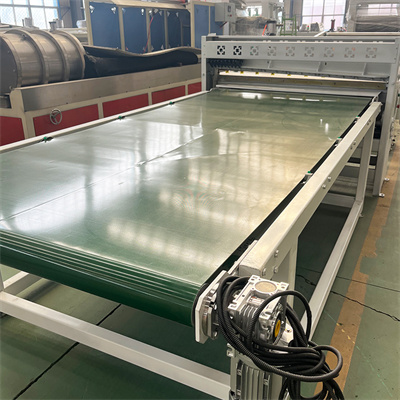

F. Materialannahmemethode: Bandförderer, manuelle Unterstützung
J. Länge des Förderbandes: Drei Meter
H. Motorleistung: 0,75 kW

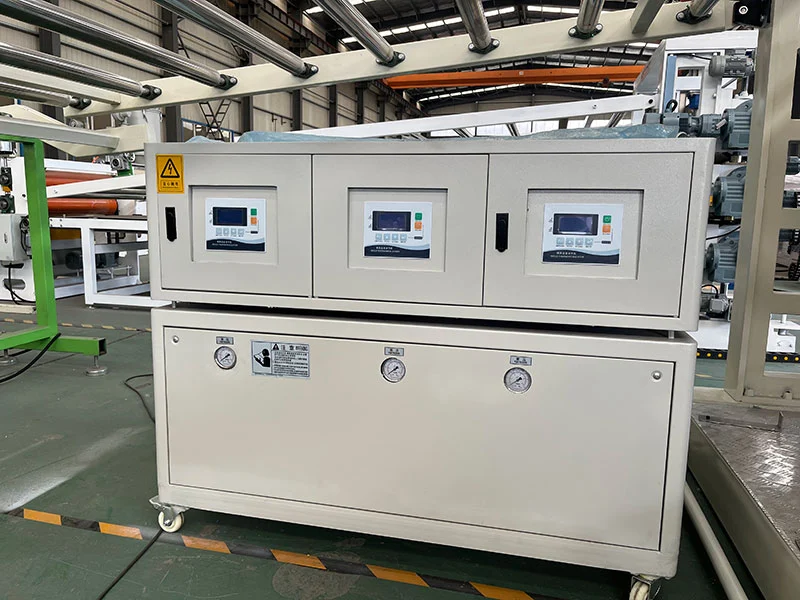

A. Kühlmedium:Öl
B. Zirkulationsrohr und Wassertank:aus Edelstahl.
C. Kühlventil:motorisch angetrieben.
D. Kontrollmethode:Obere, mittlere und untere unabhängige Steuerung
e. Temperaturregler:OMRON
