PS-Setzling-Tay-Blatt-Extrusionsmaschine

Funktionsprinzip der PS Seedling Tay Sheet Extrusion Machine

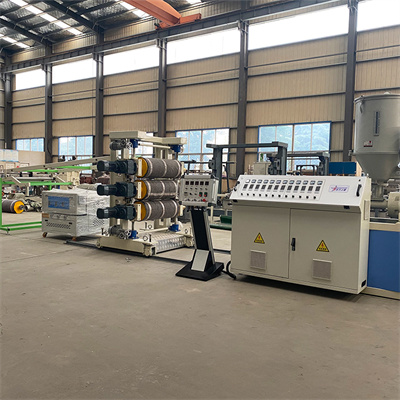

Das Arbeitsprinzip der PS-Plattenextrusions-Produktionslinie besteht darin, PS-Partikel durch einen kontinuierlichen Prozess des Schmelzens und Plastifizierens des Rohmaterials → Schmelzformen → Abkühlen und Formen → anschließende Verarbeitung in kontinuierliche Platten umzuwandeln. Der Kern basiert auf der Kunststoff-Extrusionsformtechnologie. Die spezifischen Schritte sind wie folgt:

Die getrockneten PS-Partikel werden über eine automatische Zuführvorrichtung zum Extrudertrichter transportiert. Die Extruderschnecke schmilzt die festen PS-Partikel durch Rotation und externe Erwärmung nach und nach zu einer gleichmäßigen Schmelze auf. Die Schmelze wird zur T-Düse (flacher Fließkanal) gedrückt, um vorab die Breite des Blechs zu bestimmen. Der Schmelzefilm gelangt in den Dreiwalzenkalander und wird dort schnell verfestigt und geformt. Das geformte Blech wird von der Zugmaschine mit gleichmäßiger Geschwindigkeit gezogen und die Grate werden von der Besäummaschine entfernt. Schließlich wird es vom Wickler zu einer regelmäßigen Spule aufgerollt.

PS Seedling Tay Sheet Extrusion Machine-Produktparameter

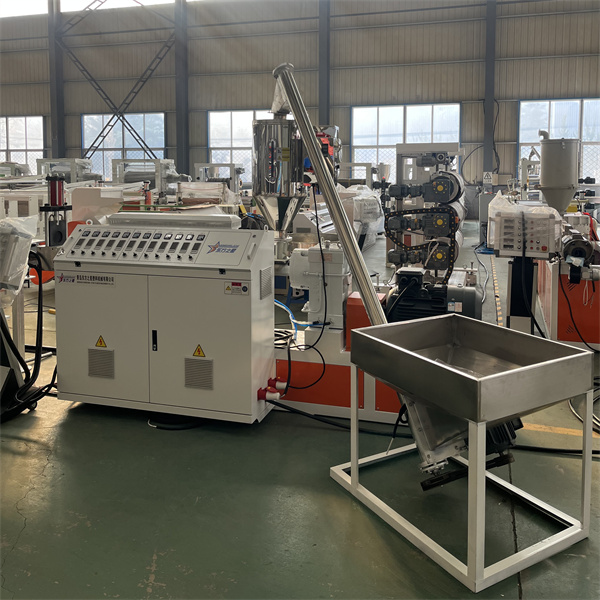

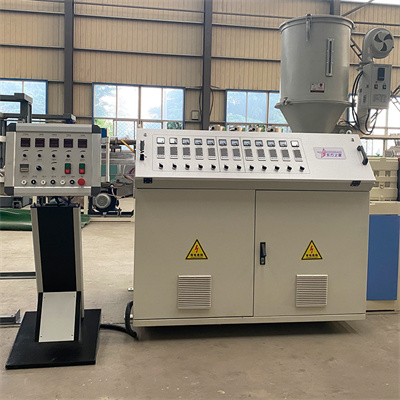

PS Seedling Tay Sheet Extrusion Machine – SJ 65-30/1 Extruder

A. Das Untersetzungsgetriebe ist aus hochwertigem legiertem Stahl gefertigt und durch Schleifen von Zähnen behandelt, sodass das gesamte Getriebe die Vorteile von Stoßdämpfung, geringem Geräuschpegel, Verschleißfestigkeit und langer Lebensdauer bietet. Alle Schmierstellen im Kasten verfügen über eine Zwangsschmierung und das Schmieröl ist mit einem hocheffizienten Wasserkühlsystem ausgestattet.

B. Schraubenmaterial nimmt 38CrMOALA hochwertigen Nitridstahl an. und Nitridbehandlung. Nitridtiefe: 0,3–0,6 mm. Härte 740 HV. Sprödigkeitsgrad 2.

C. Das Zylindermaterial besteht aus hochwertigem Nitridstahl 38CrMoALA und nach der Nitridbehandlung beträgt die Nitridtiefe 0,4–0,7 mm, die Härte 940 HV und die Sprödigkeitsklasse 2.

D. Die Heizung verwendet eine Aluminiumgussheizung und jede Heizung verfügt über einen Kühlluftkanal.

E. Zylinderkühlbereich: 5. Aus Edelstahl.

F. Der Lüfter verwendet einen importierten, geräuscharmen und effizienten Lüfter (Modell: DF-Typ) und die Lüfterleistung beträgt 250 W/Satz.

Potenz von g. Wechselstrommotor ist 30 kW (Shandong Hongqi- oder Rongcheng-Motor)

H. Regelungsform: Frequenzumwandlungsregelung (mit Inwitten-Regler)

I. Schneckendurchmesser: 65 m (unter Verwendung der Zhejiang Zhoushan-Schneckentrommel)

J. Seitenverhältnis: 30:1

K. Der Extruder wird in 5 Zonen beheizt und die Heizleistung jedes Bereichs beträgt 5 kW. Spby-Bereich 1, Schimmel-Reservebereich 5.

L. Ein Satz elektrischer Schaltschränke (vertikaler Schaltschrank, Schaltschrank mit Verriegelungsschutz, intelligenter Omron-Temperaturregler, Siemens-Schütz, Great-Tron-Frequenzumwandlungsregler)

PS-Plattenextrusions-Produktionslinie – Form

A. Effektive Breite der Form: 350 mm, geeignet für Produkte mit einer Dicke von 0,3–2 mm.

B. Das Formmaterial besteht aus 5CrNiMO aus importiertem, hochwertigem, hitzebeständigem legiertem Stahl.

C. Formstrukturfluss zur Hartverchromung. und mit zusätzlicher Mikroschraubenverstellung.

D. Die Form ist in 3 Heizzonen und 2 Standby-Zonen unterteilt

E. Die Heizmethode besteht darin, den Kernteil des Heizstabs aufzuheizen.

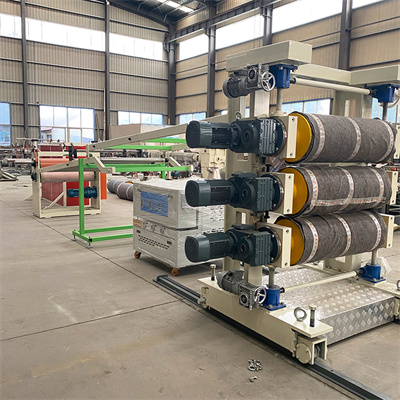

PS Seedling Tay Sheet Extrusion Machine-Drei Kalender

A. Struktur; Vertikale Dreiwalze

B. Anzahl der Rollen; drei Stück

C. Rollendurchmesser: 320 mm (Changzhou Lianfeng oder Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rollenlänge: 600 mm

E. Wandstärke der Walze: 25 mm

F. Walze: Das Material besteht aus Markenstahl. und nach der Behandlung. Die Härte kann RC60-65 erreichen

G. Walzenoberflächenbehandlung: Spiegelbehandlung. und feines Polieren.

H. Die Walzenstruktur verwendet ein mehrschichtiges Schnellaustauschmediumsystem aus Verbundwerkstoff, um eine konstante Temperatur der Walze sicherzustellen.

I. das Medium der Walze mit konstanter Temperatur: gereinigtes Wasser oder enthärtetes Wasser

J. Das Temperatursystem übernimmt die Temperatur der drei Walzen, um den Systemmodus unabhängig zu steuern. Die Temperatur der drei Walzen kann beliebig eingestellt werden. Ausgestattet mit drei 0,75-kW-Pumpen.

Das Steuersystem von k und drei Rollen übernimmt den unabhängigen Steuersystemmodus

I. Verwenden Sie das Reduziergetriebesystem, um den reibungslosen Betrieb der drei Rollen zu gewährleisten

M. Das Konfigurationssteuerungssystem verwendet ein Frequenzumwandlungssteuerungssystem mit synchroner und unabhängiger Geschwindigkeitsregelung.

N. Die Sendeleistung beträgt 0,75 kW x 3 Sätze

O. Mit dem zusätzlichen Drei-Rollen-Notstoppsystem

P. ausgestattet mit einem zusätzlichen Drei-Rollen-Spielpräzisionseinstellsystem

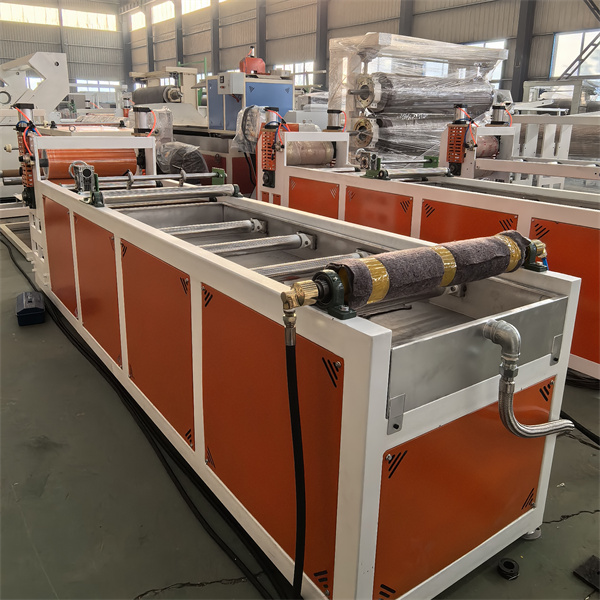

PS Seedling Tay Sheet Extrusion Machine – Kühlgerät

A. Anzahl leerer Rollen: 12

B. Durchmesser der Luftzufuhrwalze: 75 mm

C. Länge der Luftzufuhrwalze: 600 mm

D. Oberflächenbehandlung der Luftzufuhrwalze: Edelstahl

E. Länge des Luftfördergeräts: 4 m

F. mit dem Goldschneidemesser: 2

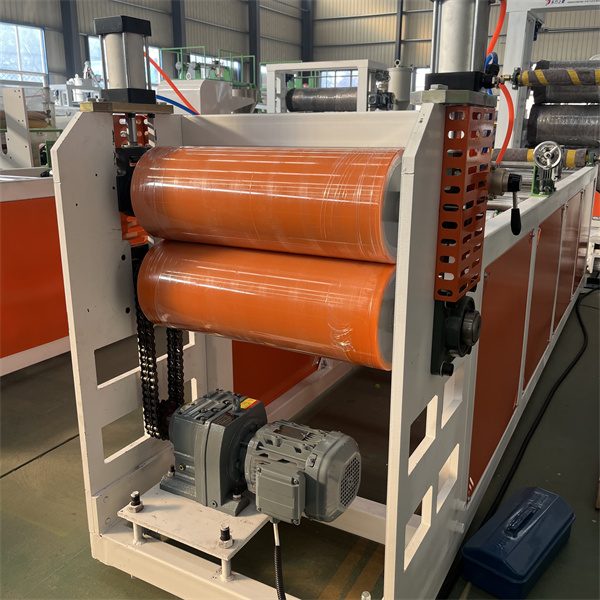

PS-Setzling-Tay-Blatt-Extrusionsmaschine – Traktor

A. Traktionsgummiwalze: eine Gruppe

B. Traktionsdurchmesser: 220 mm

C. Zuglänge: 600 mm

D. Traktionsgummiwalzenoberfläche mit korrosionsbeständiger Beschichtung. temperaturbeständig. Verschleißfester Gummi und poliert

Das E.-Verzögerungsübertragungssystem verwendet ein Untersetzungsgetriebe

F. Mit einem 0,75-kW-Frequenzumrichter

G. Hilfs-Dreiwalzenpresse und Zuggeschwindigkeits-Einstellsystem. Unabhängiges Geschwindigkeitsanpassungssystem für den Hilfstraktor

A. ein Satz Schutzfoliengerät

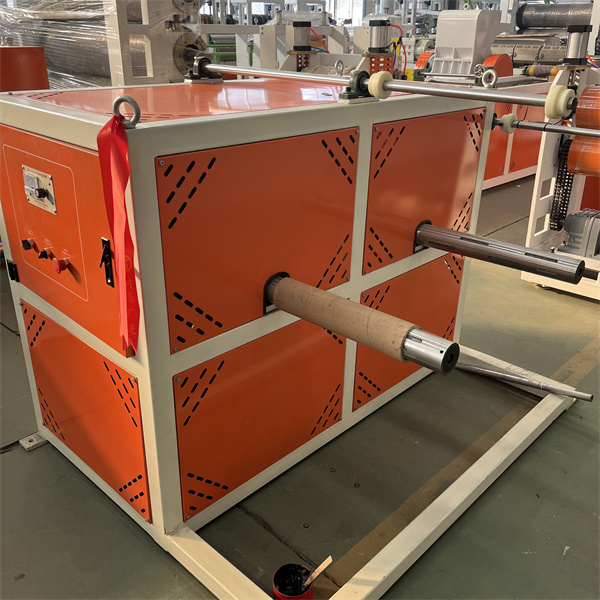

PS Seedling Tay Sheet Extrusion Machine – Wickelmaschine

1.1 Biege- und Richtwalze

2. Wiling-Methode: Papierzylinder-Gasaufstiegswelle mit Durchmesser 76

3. Sammelarbeitsplatz: Doppelarbeitsplatz
